本設備適用于各種汽車零部件和電子電器等工業電子產品的防雨塵及浸沙水的試驗，汽車零部件包括有車燈、門鎖、電氣、儀表、防塵套、電子家用電器等系統的全密封穩定性的測試。

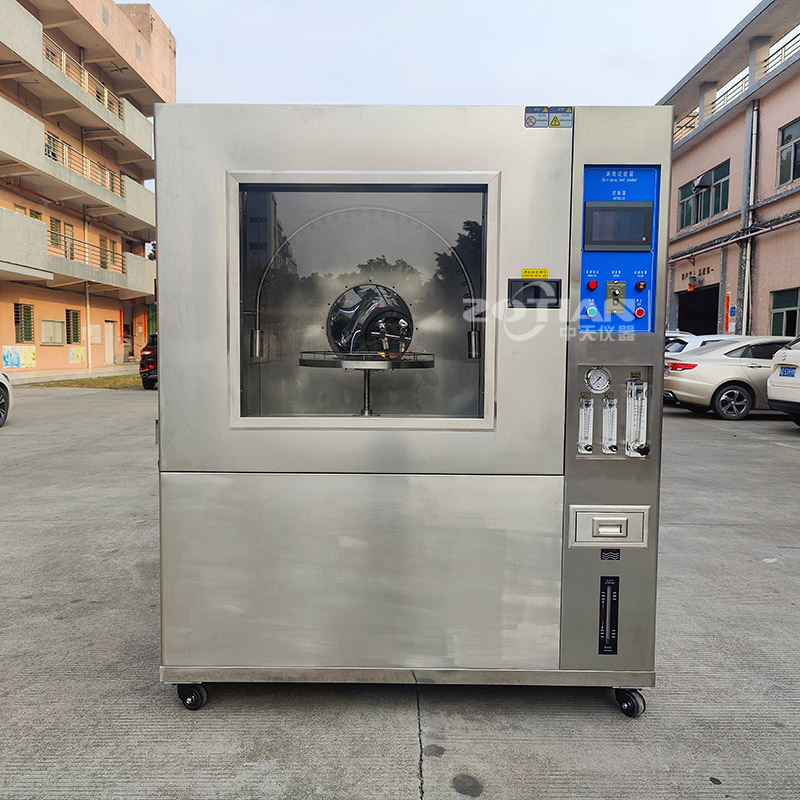

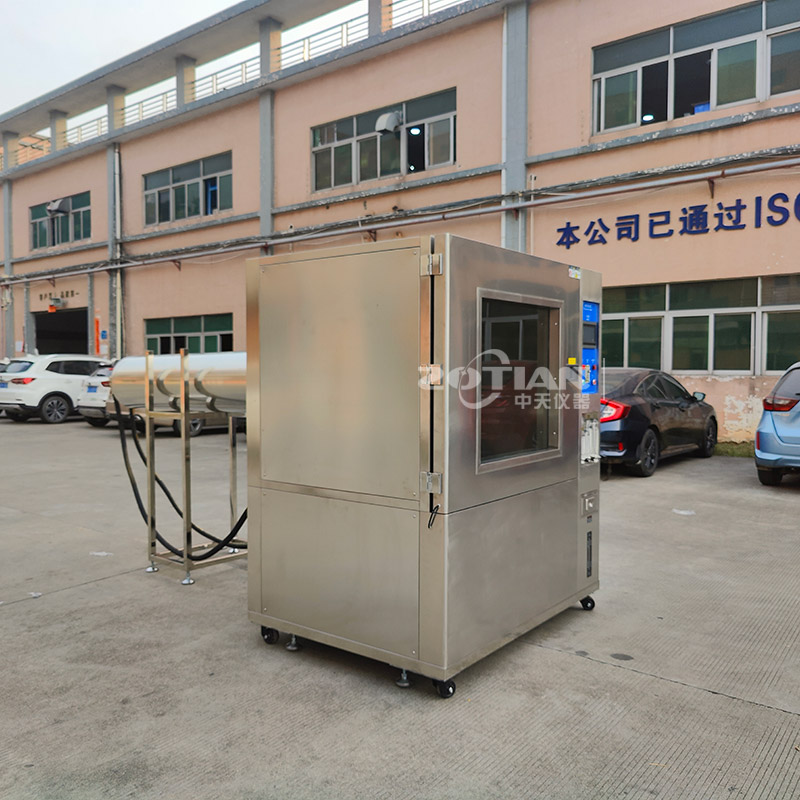

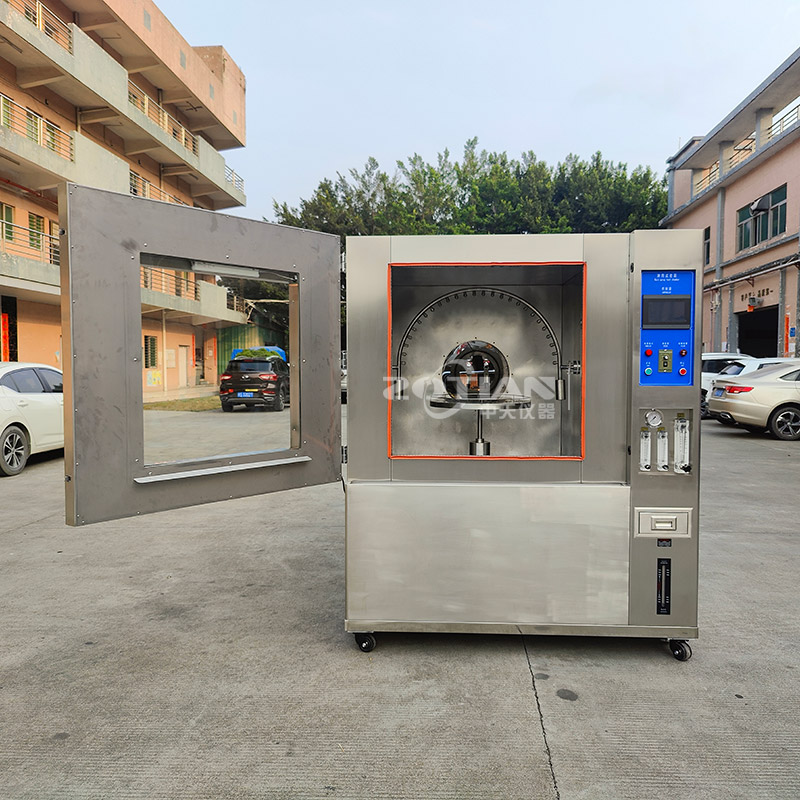

淋雨試驗箱是一種人工模擬淋雨的試驗箱，眾所周知所有處于大氣壓環境中的元器件及設備，無論是工作狀態還是貯存狀態，都會不同程度受到各種水（含雜質）的影響，其中淋雨常見，進行淋雨試驗是防止這些設備在經過雨水滲透和淋雨時或之后的工作效能改變程度。
本試驗箱性能指標滿足GB/T10485《汽車和掛車外部裝置、汽車和掛車外部照明和信號裝置基本環境試驗、工業電子產品基本環境試驗》以及JIS、MIL等相關的試驗標準。ISO 20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K等相對應的國標準的淋雨測試。
| 擺管尺寸(直徑） | 1200mm |
| 外箱尺寸約 | 寬2200x深1200x高2000 mm（以實際尺寸為準） |
| 噴水方式 | 側噴 |

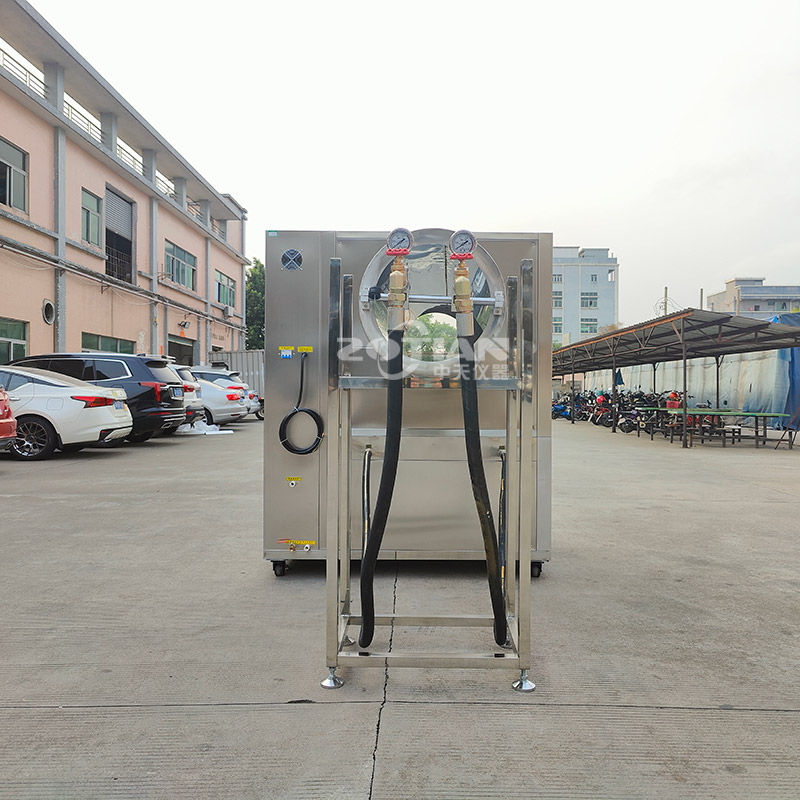

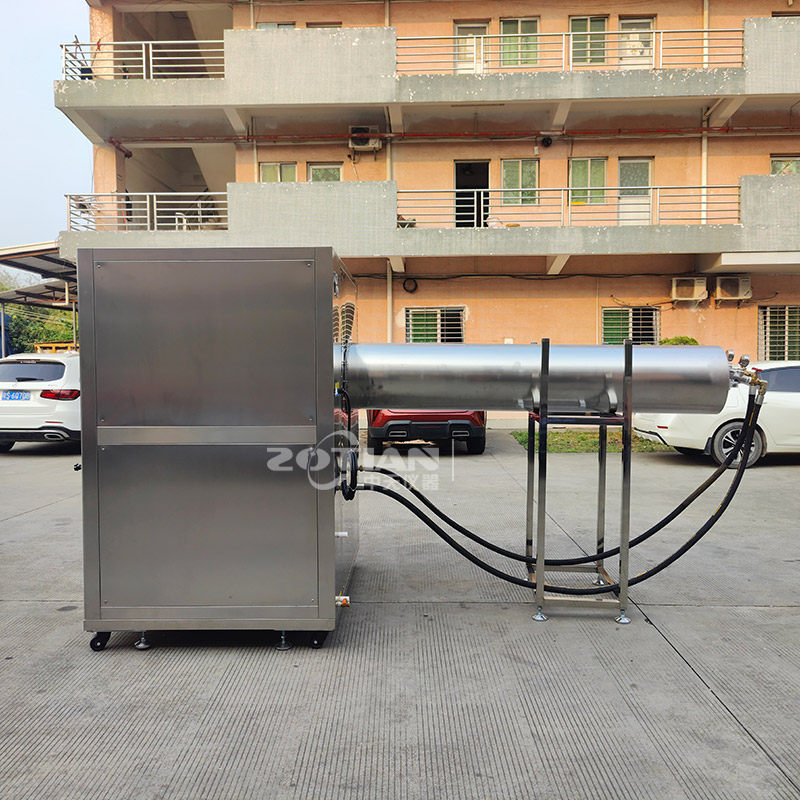

| IPX56炮管 | 長度1800MM（約） |
| IP56噴水炮管直徑 | 350 mm |
| IPX56噴口尺寸 | IPX5 直徑6.3mm IPX6 直徑12.5mm |
| 內箱材質 | 304 不銹鋼 |
| 轉臺負載 |
20KG（其他載重可定制） 樣架高度0-300mm（其他高度可定制） 負載臺面尺寸600mmx600mm |

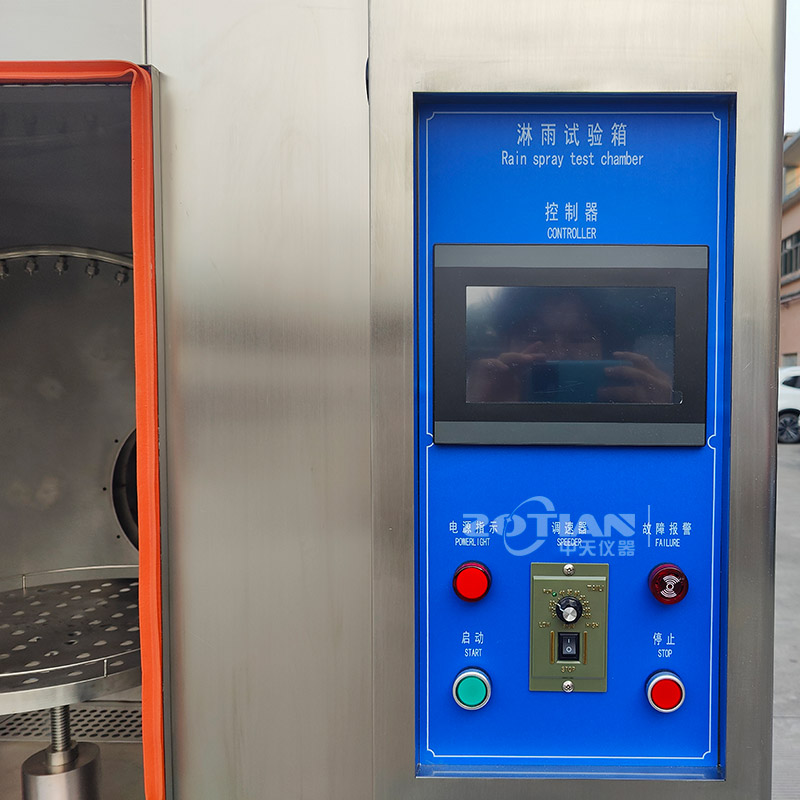

| 控制方式 | 7寸彩屏觸摸屏 |
| 噴孔直徑 | 0.4mm |
| 噴孔距離 | 50mm 間距 |
| 水壓（Mpa） | 按規定水流量調節 |

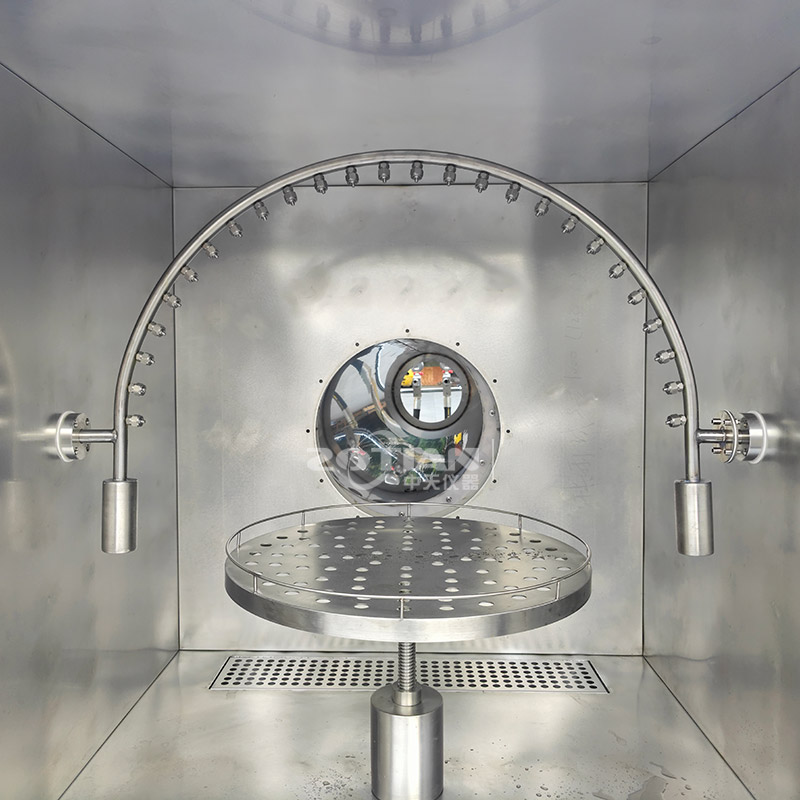

| 擺管直徑 | 1200mm |
| 試驗時間 | 1-999min，可調 |
| 擺管角度 | IPX3：沿垂直線左右各±45°/60°/90°（或自定義） |
| 擺管速度 | IPX3：15次/min IPX4：10次/min |
| 轉盤轉速 | 1-5rpm |
| 噴水孔流量 | 0——0.07L/min±5% |
| 電源 | 單相，AC380V，50/60HZ 1.5KW |
| 噴孔直徑 | IPX5（6.3 mm）噴頭一個，IPX6（12.5 mm）噴頭一個 |
| 水壓（Mpa） | 按規定水流量調節 |

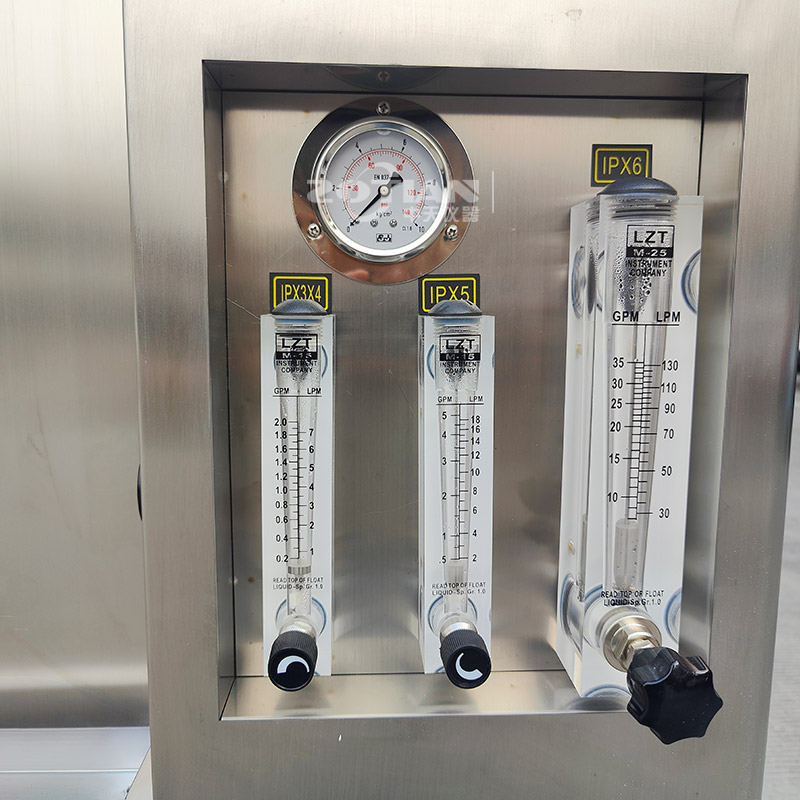

| 水流量 | IPX5（12.5±1L/min） IPX6（100±5L/min） |
| 噴水時間 | 持續時間：0～9999min可調 |
| 水管管徑 | IP5為6分管徑，IP6為1寸管徑 |
| 試驗時間 | 1-999分鐘（可調） |
| 機器電源 | 380V，50HZ±1 功率：5KW |
試驗完成自動排空水箱積水并可用壓縮壓空氣吹干
水壓bar:按規定水流量可調節
配有適中的圓形轉盤（放樣品用）轉速可調，樣品承重30KG
380V 50Hz
4.1、本著先進可靠、經濟實用的原則，能考慮產品的特點，積極采用先進成熟的工藝和設備，提高工件的水密封檢測能力使得此項指標達到規定技術要求，增強產品市場競爭能力。
4.2、設計中做到合理布局，物流通暢，并注重設備的節能措施，合理使用能源。
4.3、貫徹執行國有關環境保護，勞動安全衛生方面 的政策法規，整個工程達到國規定的“三廢”排放標準、工業衛生標準。
4.4、設備及材料選用以國內為主，達到既經濟合理，又先進可靠的目的。
1.IPX3 60度角度的潑濺防水保護提供3-5分鐘的10升/秒流速以及80-100N/M的壓力防水保護。
2.IPX4基本與IPX3相同但是可提供其他角度的防水潑濺保護。
3.IPX5可調節角度的防水保護，提供2-3分鐘的12.5公升/秒流速以及30N/M的壓力的防水保護。
4. IPX6 大浪的防水保護，可持續提供2-3分鐘抵抗水下3米的深度100公升/分鐘的流速，100N/M 的壓力的防水保護。
防雨密封性試驗裝置要保證從側面和頂部方向?qū)ψ孕熊噰娝?，避免出現噴水死角，保證噴水壓力、流量對應于自行車各部位達到國標要求。淋雨框架結構在保證防銹，防震的同時做到簡潔美觀，整個設備操作簡單，便于零部件的檢修和維護。
本設備主要包括：噴淋系統、補水系統、水循環系統、排污系統、電控系
蓄水池設計在淋雨右側。蓄水池分三個區域：一個區域?yàn)榇诌^濾在水槽回水口處設兩道40日鍍鋅網做為過濾，第二個區域在蓄水池入口處設設兩道為過80日鍍鋅網做為過濾，第三個區域在水泵吸水口各安裝一組100日鍍鋅網做過濾器，可有效地過濾循環水池循環水中的雜質，減少噴嘴的堵塞，保證系統的正常工作。
外形尺寸：1m*1m*1m(長*寬*高);位于淋雨房中央，混泥土地坑，水池應有過濾裝置并便于清理。
淋雨裝置主要有：水泵、壓力自動調節閥、水壓表、主管路、分管路、支管路、流量計、流量調節閥、噴嘴、噴嘴管架、噴嘴管架移動系統、電控系統等組成。水泵供水壓力設定需要保證噴嘴的出水壓力為89-150kPa±10kPa。水泵配置數量、揚程、流量及管路直徑等應滿足系統使用要求。各噴淋面應涵蓋淋雨試驗所涉及的外形尺寸Z大的車型以及各種車型的各個受檢部位，淋雨裝置要保證從前面、后面、側面、底部和頂部方向?qū)ψ孕熊噰娝?，避免出現噴水死角，保證噴水壓力、流量對應于各部位達到標準QC/T 476—2007要求。淋雨管路的框架結構在保證防銹，防震的同時做到簡潔美觀，整個設備操作可靠簡單，便于零部件的檢修和維護。
?用于各種汽車零部件和電子電器等工業電子產品的防雨塵及浸沙水的試驗，汽車零部件包括有車燈、門鎖、電氣、儀表、防塵套、電子家用電器等。
