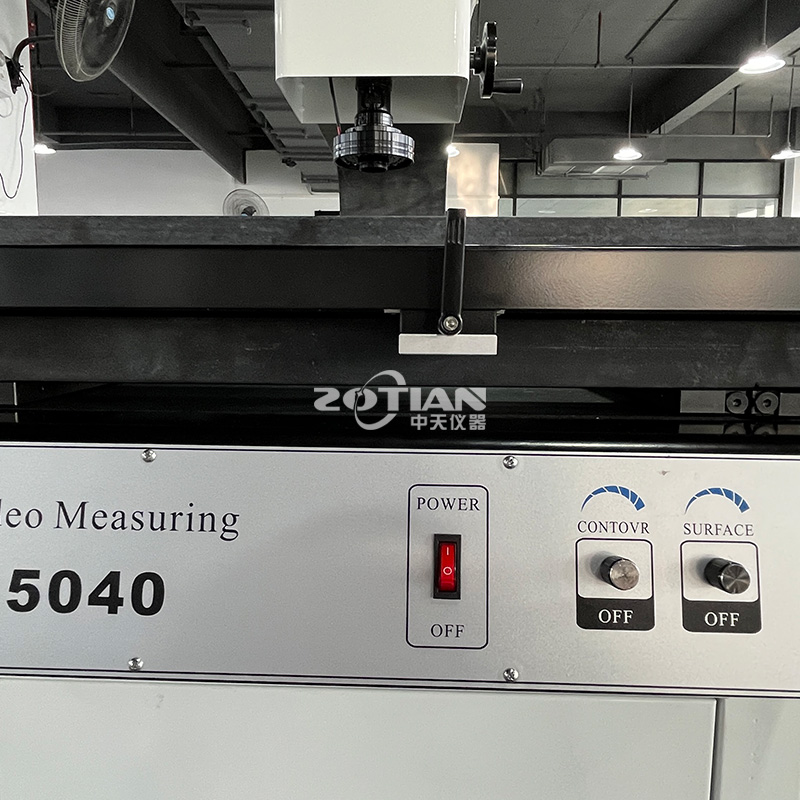

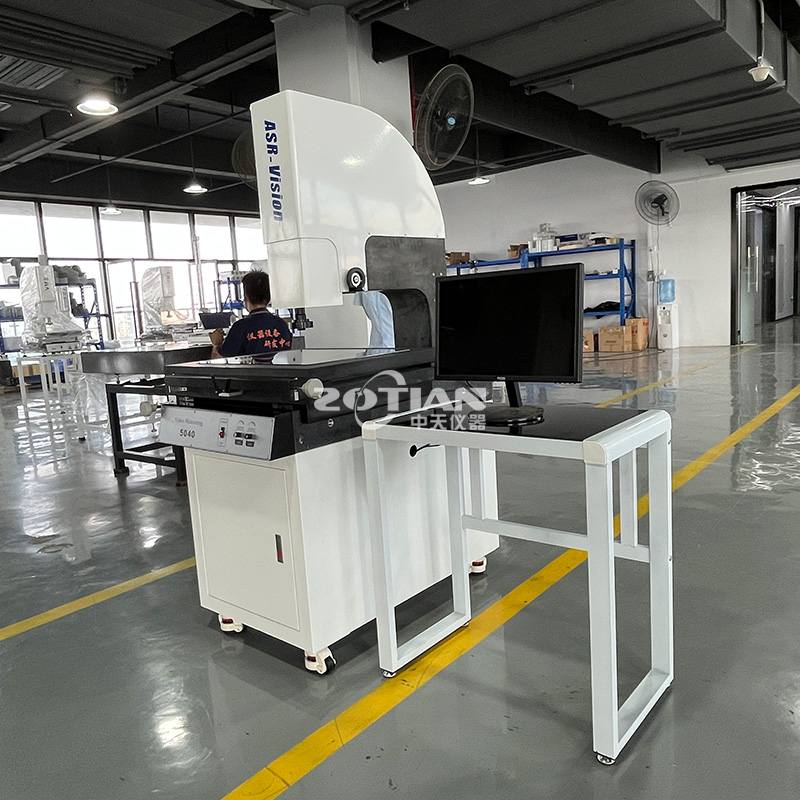

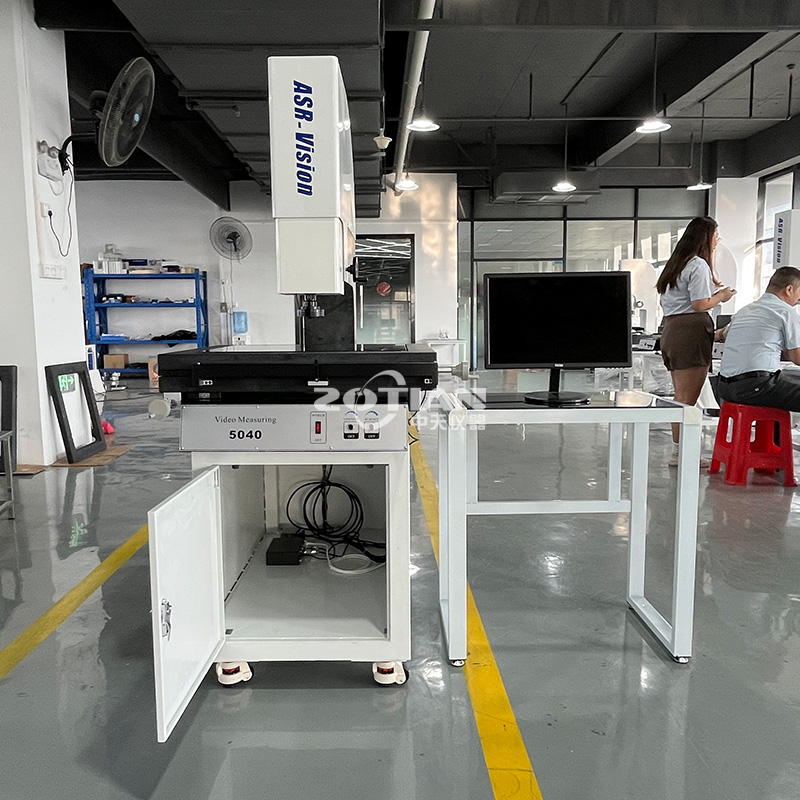

ZOT-VMS-5040
AC220V/AC110V
|
規格參數 |
ZOT-VMS-5040 |
|
|
工 |
X/Y軸行程 |
500MM*400MM |
|
Z軸行程 |
有效空間245mm,調焦行程200mm，工作距離95mm |
|
|
大理石臺面尺寸 |
550MM*450MM |
|
|
玻璃臺面尺寸 |
350MM*250MM |
|
|
傳動型式 |
傳動型：X/Y/Z軸臺灣進口精密線性導軌和臺灣進口滾珠螺桿 |
|
|
測量伺服驅動系統 |
光學尺分辨率：X/Y/Z軸0.0002MM（0.2UM） |
|
|
|
測量精度：≤2.5UM+L/250 重復精度：≤2.5UM+L/250 |
|
|
|
X/Y/Z三軸合川高性能閉環伺服電機，雙重閉環控制系統 |
|
|

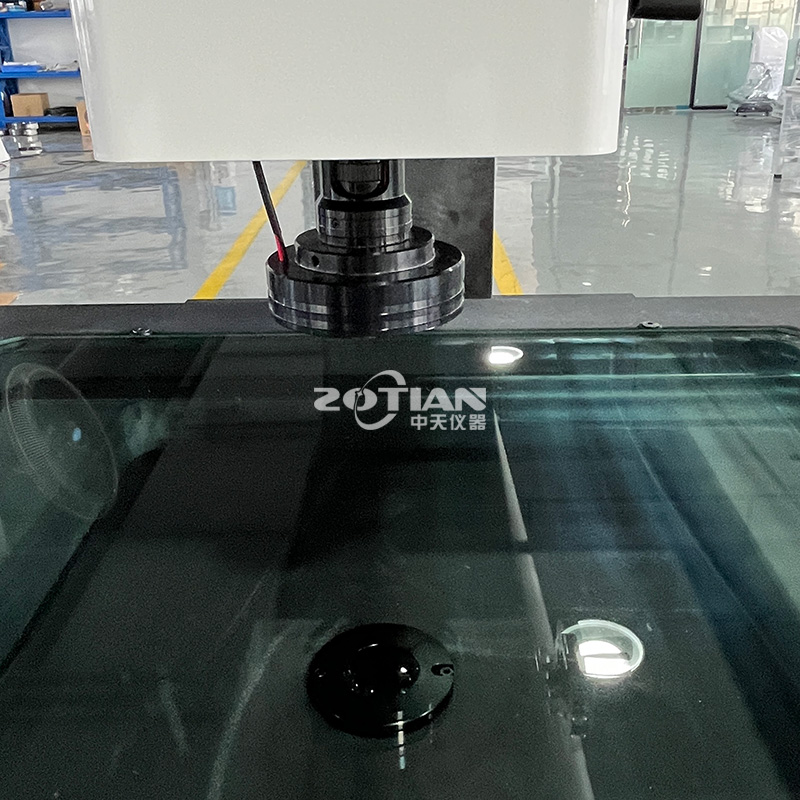

影像系統 |
攝像機一：高分辨率彩色1/3CCD攝像機放大倍率30-230X |
|
|
|
連續變倍鏡頭：普密斯高清變倍鏡頭//連續放大倍率0.7-4.5X |
|
|
光源系統 |
表面光源與透射光源LED冷光源、壽命長、亮度可調 |
|
|
儀器外形尺寸（L*W*H） |
700MM*850MM*1550MM |
|
|
儀器重量（KG） |
350KG |
|
一、溫度與濕度：
溫度：20－25℃，
z佳：22℃
相對濕度：50％－60％，
z佳：55％
機房z大溫度變化率：10℃?小時
北部地方氣候乾燥，建議使用加濕器，南方地區氣候潮濕，建議使用去濕器
二、機房散熱量計算：
保持機房內電腦系統操作于z佳溫度、濕度空間，必須計算電腦房內總散熱量，其中包括機房內機器散熱量總和（燈光普通照明燈可忽略不計）
·人員散熱量：每人平均600BTY/小時
· 未來擴充的設備（略）
·機房空間散熱量：50BTY/平方英尺
三、空氣含塵量：
機房應保持清潔，空氣中大於0.5MLXPOV的雜質在每立方英尺不多於45000個，若空氣灰塵過多，很容易造成資源讀寫錯誤及磁片機中磁片或讀寫磁頭毀損。
四、機房顫動度：
機房內顫動度不得高於0.5T，機房內產生震動的機器避免放置在一起，因顫動將使機器內機械部分、接頭、主機面板接觸部分產生鬆動?而造成機器不正常。
附件1：儀器選配件
|
儀器配件 |
1X鏡筒（標配） |
0.5鏡筒（選配） |
|
||
|
變倍鏡頭 |
0.7X-4.5X |
0.7X-4.5X |
|
||
|
附加鏡頭 |
視頻倍率 |
物方視場 |
視頻倍率 |
物方視場 |
|
|
0.5X(選) |
16.5X-97.5X |
16.2-2.6 |
8.3X-48.5X |
32.4-5.2 |
189 |
|
標配 |
33X-195X |
8.1-1.3 |
16.5X-97.5X |
16.2-2.6 |
95 |
|
建議放置臺:載重需要=350kg，尺寸（長×寬×高）1000×600×500（mm） |
|||||
附件2：儀器配置表
|
機型 |
全自動小型機器CNC-5040A（全自動） |
|
CCD |
高分辨率彩色1/3CCD 800TVL |
|
變倍鏡頭 |
連續變倍高清鏡頭（普密斯） |
|
自動測量軟體 |
全自動測量軟體 |
|
光柵尺 |
三軸普邁高分辯率光柵尺寸0.001MM |
|
LED光源 |
冷光源長壽命可調8區程序LED光源 |
|
數據處理器 |
自主研發控制器 |
|
導軌 |
進口臺灣上銀高精度P級導軌 |
|
絲杠 |
進口臺灣TBI高精度級滾珠絲杠 |
|
馬達 |
合川閉環高性能伺服電機 |
|
大理石工作臺 |
00級濟南青大理石 |
|
基座 |
00級濟南青大理石 |
|
立柱 |
00級濟南青大理石 |
附件3：連接電腦建議配置
|
配件名稱 |
品牌/品級 |
|
CPU |
第8代英特爾 I3-8100處理器 3.6GHz) |
|
內存 |
4GB(1X4GB) DDR4 2666MHz 高達32GB |
|
主板 |
聯想 |
|
硬盤1 |
1TB 7200rpm 硬盤 |
|
硬盤2 |
128GB PCle SSD |
|
機箱電源 |
聯想 |
|
鍵盤鼠標 |
聯想光電鼠標MS116+DELL 鍵盤 KB216 |
|
顯示器 |
聯想 24吋寬屏液晶 |
5040輪廓影像儀適用于鍋爐、壓力容器、航天、航空、電力、石油、化工、 海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、 高校等行業。
