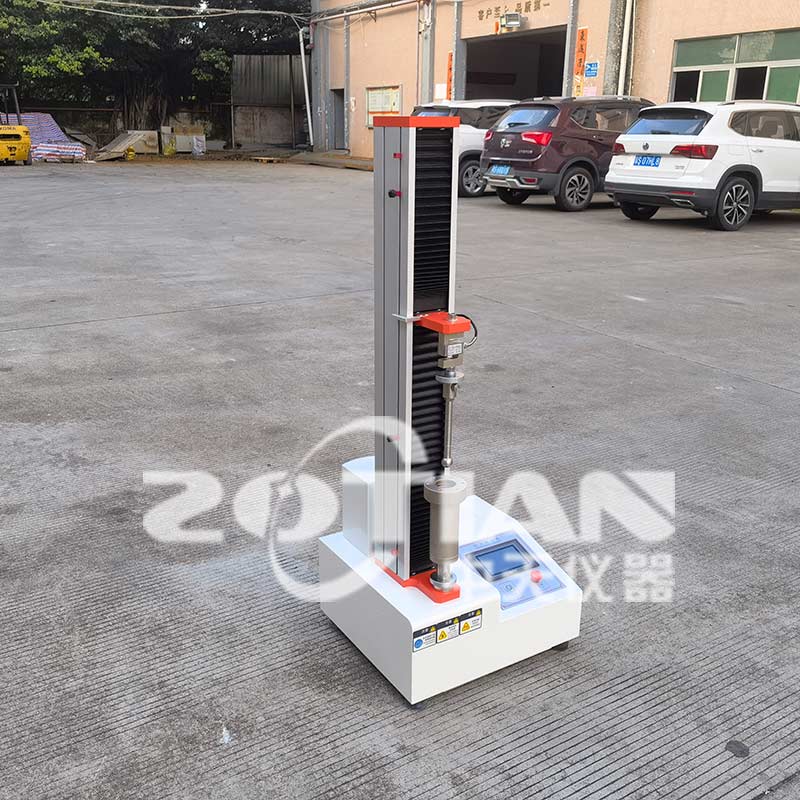

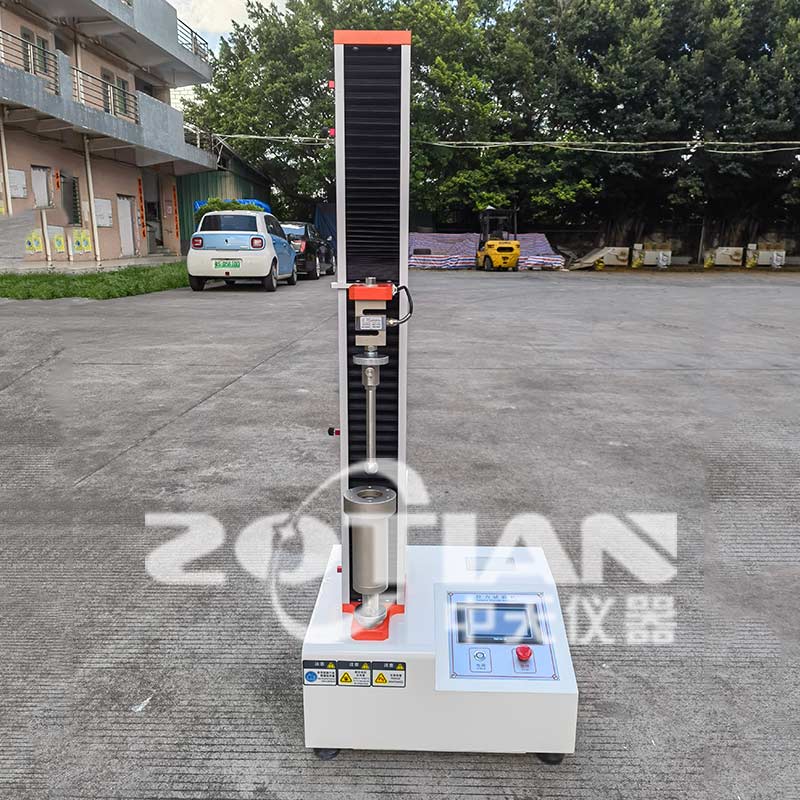

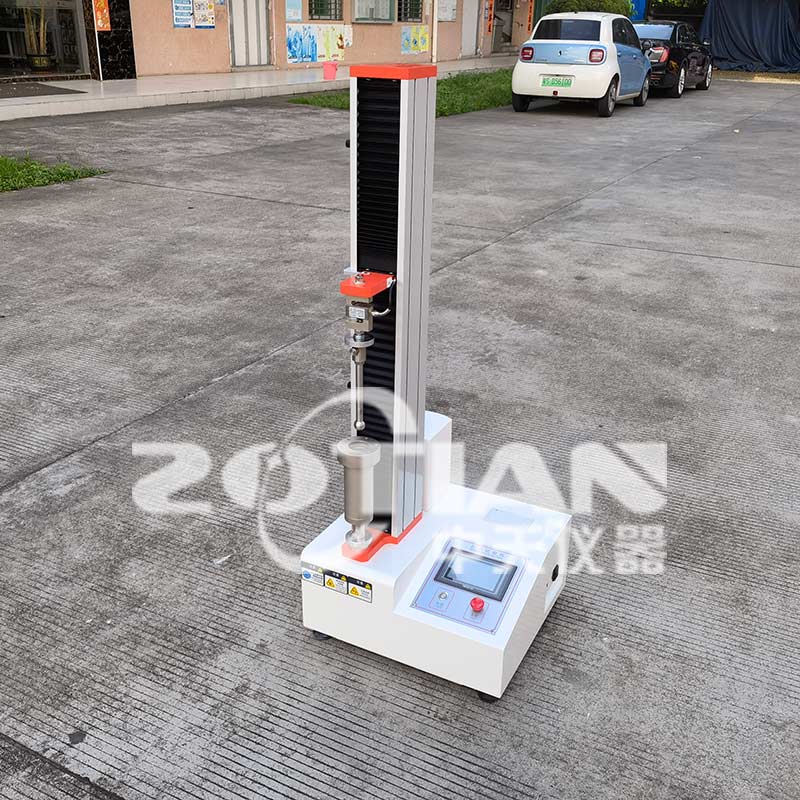

適用范圍：織物頂破強度試驗機用于棉織物、彈性織物及襪類和手套產品的彈珠沖破強度和擴張度的測試。

符合標準：GB/T 19976 紡織品 頂破強度的測定 鋼球法、FZ/T 01030、FZ/T 60019、ASTM D3787、ASTM D6796

1、等速伸長（CRE）原理，微機控制，支持聯接通訊
2、強度測試范圍:2000N
3、測力精度:±0.2%F.S
4、速度范圍:5—500mm/min
5、彈子下降動程:120mm
6、夾具直徑:45mm（可選Φ25mm）
7、沖破彈子直徑:38mm（可選Φ25mm或Φ20mm）
8、電   源:AC220V   50Hz   0.6KW
9、外形尺寸:400×500×1200mm
10、重  量:100kg


頂破強度：
以球形頂桿垂直于試樣平面的方向頂壓試樣，直至其破壞的過程中測得的大力。

在整個試驗過程中，夾持試樣的夾持器一個固定，另一個以恒定速移動，使試樣的伸長與時間成正比的一種試驗儀器。

原理：將試樣夾持在固定基座的圓環試樣夾內，圓球形頂桿以恒定的移動速度垂直地頂向試樣，使試樣變形直至破裂，測得頂破強度。

儀器：
1. 等速伸長型試驗儀(CRE)，測力精度不超過示值的士1%。包括一個試樣夾持器和一個球形頂桿組件。在試驗過程中，試樣夾持器固定，球頂桿以恒定的速度移動。

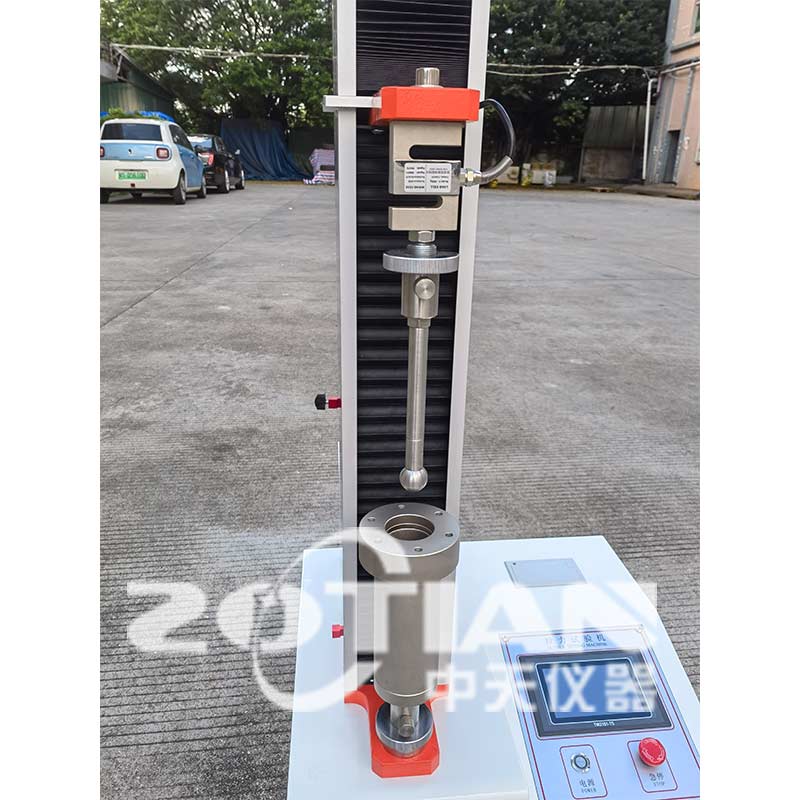

2. 頂破裝置由夾持試樣的環形夾持器和鋼質球形頂桿組成。環形夾持器內徑為45 mm士0.5 mm, 表面應有同心溝槽，以防止試樣滑移。頂桿的頭端為拋光鋼球，球的直徑為 25mm。
3.與試驗機連接部分的尺寸應根據試驗機夾具的尺寸確定。
4.進行濕潤試驗所需的器具、三級水、非離子濕潤劑。
5.試樣：
試樣應具有代表性，試驗區域應避免折疊、折皺，并避開布邊。作為示例，附錄 B中給出一個選取試驗區域的參考方法。如果使用的夾持系統不需要裁剪試樣即可進行試驗，則可不裁成小試樣。進行濕潤試驗的試樣，需裁剪試樣。試樣尺寸應滿足大于環形夾持裝置面積，試樣數量至少5塊GB/T 19976-2005 調濕預調濕、調濕和試驗用大氣應按 GB 6529規定進行。對于濕態試驗不要求預調濕和調濕。用于進行濕態試驗的試樣應浸人溫度 20℃士20C(或 23℃士2C，或 270C士2 *C)的水中，使試樣全潤濕為使試樣全濕潤，也可以在水中加人不超過 0.05%的非離子中性濕潤劑。

6. 試驗步驟：
安裝頂破裝置選擇直徑為 25 mm或 38 mm的球形頂桿。將球形頂桿和夾持器安裝在試驗機上，保證環形夾持器的中心在頂桿的軸心線上。
注1:如果雙方協議，可使用其他尺寸的球形頂桿和環形夾持器內徑，但應在試驗報告中說明。
注2:在相同直徑球形頂桿的條件下進行比較試驗。

6.1設定儀器
選擇力的量程使輸出值在滿量程的 10%--90%之間。設定試驗機的速度為 300 mm/min士 10 mm/min.

6.2 夾持試樣
將試樣反面朝向頂桿，夾持在夾持器上，保證試樣平整、無張力、無折皺。

6.3 測定頂破強度
啟動儀器，直至試樣被頂破，記錄其大值作為該試樣的頂破強度，以牛頓(N)為單位。如果測試過程中出現紗線從環形夾持器中滑出或試樣滑脫，應舍棄該試驗結果。
在樣品的不同部位重復上述試驗，至少獲得 5個試驗值。

6.4濕潤試驗
將試樣從液體中取出，放在吸水紙上吸去多余的水后，立即進行試驗

7. 結果的計算和表示
計算頂破強度的平均值，以牛頓(N)為單位，結果修約至整數位； 如果需要，計算頂破強度的變異系數 CV值，修約至。.1%0

目前測試標準主要有: GB/T 19976- -2005《紡織品頂破強度的測定鋼球法》[2]和GBT 23318- -2009《紡織品刺破強度的測定》

( 1 )頂破強度與鋼球直徑有顯著相關性,鋼球直徑越小,其頂破強度越小。刺破強度與頂桿直徑及頂桿曲率半徑有顯著相關性,頂桿直徑越小,其刺破強度越小;頂桿曲率半徑越小其刺破強度越小。測試頂破/刺破強度時,織物中同時受力的紗線或線圈的數量越大,織物的刺破/頂破強度也越大。

( 2 )在低速條件下,速度對頂破/剌破強度的關系不顯著。試驗表明不同速度下的頂破/剌破強度變化不明顯，沒有統一規律。

(3)同種織物在相同條件下的頂破強度要比刺破強度大高了一個數量級。頂破強度大的織物,其刺破強度也相對較。
