1. 產品名稱

高低溫試驗機

2. 試樣限制

本試驗設備禁止：

易燃、易爆、易揮發性物質試樣的試驗或儲存

腐蝕性物質試樣的試驗或儲存

生物試樣的試驗或儲存

強電磁發射源試樣的試驗或儲存

放射性物質試樣的試驗或儲存

劇毒物質試樣的試驗或儲存

試驗或儲存過程中可能產生易燃、爆炸、揮發、劇毒、腐蝕及放射性物質的試樣的試驗或儲存

3. 容積、尺寸和重量

3.1. 標稱內容積

100L

3.2. 內箱 尺寸

寬500mm ×  深500mm ×  高400mm

3.3. 外型 尺寸 約

寬1050mm × 深1050mm × 高1750mm

3.4. 重     量

180KG

3.5. 電  源

220V  4KW

4. 性能

4.1. 測試環境條件

環境溫度為+5~+28℃、相對濕度≤85%、試驗箱內無試樣條件下

4.2. 測試 方法

GB/T 5170.2-2008 溫度試驗設備

4.3. 溫度 范圍

-40℃～+150℃

4.4. 溫度波動度

≤0.5℃（注：如按GB/T5170.2-1996表示，波動度為≤±0.25℃）

4.5. 溫度 偏差

±2℃

4.6. 溫度均勻度

小于等于±2℃

4.7. 升溫 時間

3℃/min（平均升溫速率）

4.8. 降溫 時間

1℃/min（平均降溫速率）

4.9. 滿足試驗方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab

GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb

GJB150.4-1986   低溫試驗

GJB150.3-1986   高溫試驗

5. 結構特征

5.1. 保溫圍護結構

1.外壁材料：優質沙面不銹鋼板

2.內壁材料：優質鏡面不銹鋼板 （密封條可耐高低溫范圍-100度----+300度，壽命10年）

3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維

5.2. 空氣調節通道A

1. 采多翼離心式循壞風扇，加強軸心加耐高低溫之旋轉葉片鋁合金制成，以達強制對流。

2. FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。

3. 可調式側吹出風口及護綱回風口。

5.3. 試驗箱標準配置

1.觀察窗：透明電熱膜中空鋼化玻璃1個（位于門上）

2.引線孔：φ50mm 1個（位于箱體左側）

3.門上備室內照明燈(長壽節能燈)

4.移動腳輪：4個

5.樣品架：不銹鋼樣品架1層，掛鉤4個，承重(均布):25kg/層

（箱內樣品累計總承載不超過：100kg）

5.4. 門

單開鉸鏈門（面對箱體時，左鉸鏈，右把手），配觀察窗、照明燈、窗框/門框防凝露電熱裝置

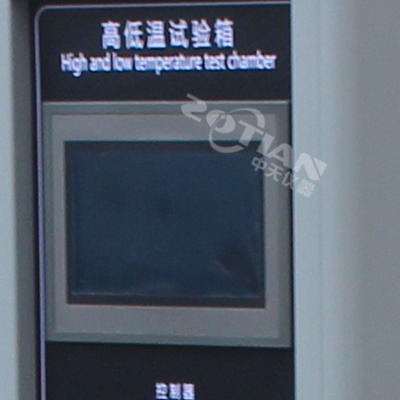

5.5. 控制面板

控制器顯示屏、電源開關及狀態指示燈

5.6. 機械室

制冷機組、接水盤、排水孔

冷凝風機、冷凝器進風口、補給水箱

5.7. 配電控制柜

IO板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、空氣開關

5.8. 加熱器

1.鎳鉻合金電熱絲式加熱器

2.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

3.加熱器功率：12KW

5.9. 電源線孔及排水孔

位于箱體背面
