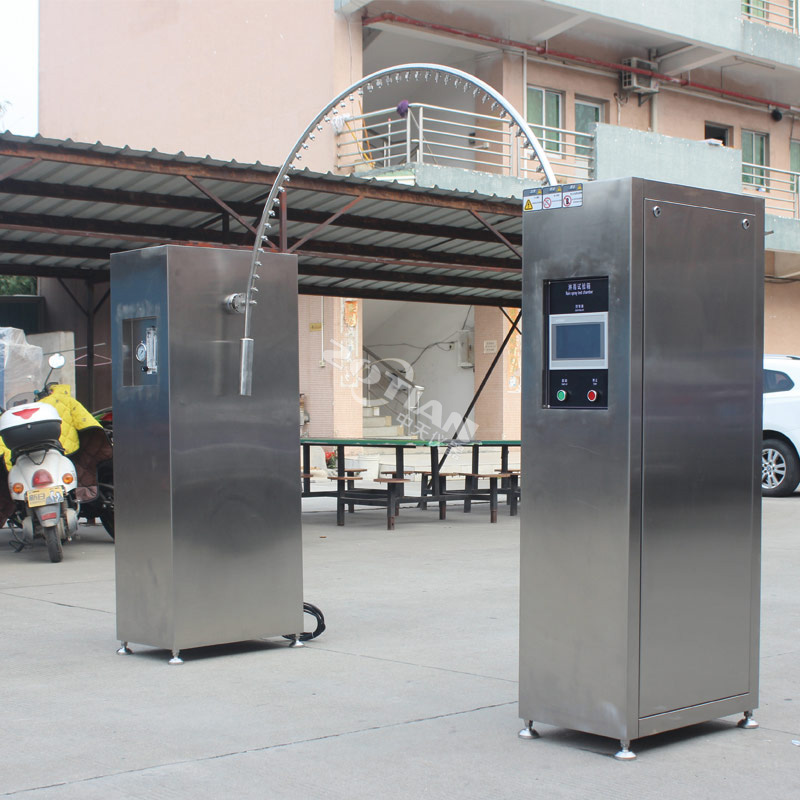

本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬淋水，濺水，噴水等淋雨環境。走進多方面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水?dāng)[桿的擺動角度以及噴水量擺動頻率都可自動的調節。
ISO20653:2006 、GB2423,38/IEC60068-2-18、GB4208-2017/IEC 60529:2003中IPX3、IPX4、IPX5、IPX6、IPX7防護等級。
|
三、主要技術指標 |
||||
|
用戶場地要求 |
寬5.6×深3.6×高2.6m(玻璃房和排水槽用戶自行處理），請用戶提供場地布局圖。 |
|||
|

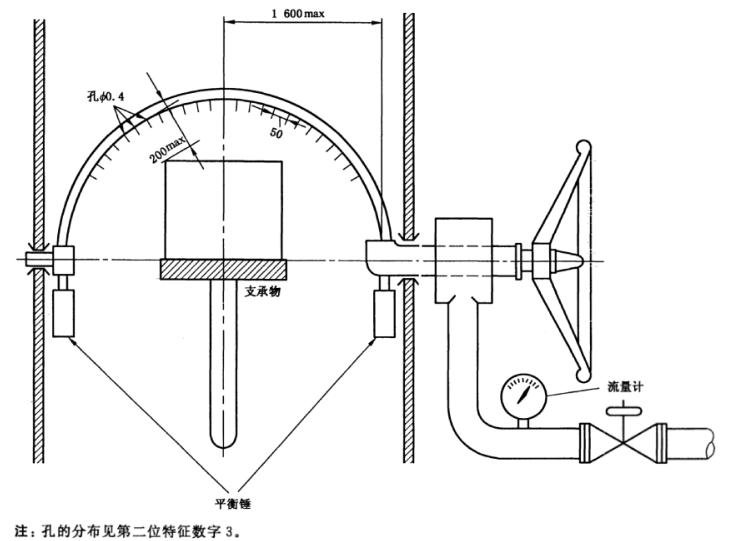

1）IPX34裝置參數 |
||||
|
噴水孔直徑 |
0.4 mm |
|||
|
噴水孔徑間距 |
50 mm |
|||
|
擺管半徑規格 |
R1000、R800、R600、R400、R200mm |
|||
|
擺管開孔數量 |
RR1000mm IPX3:41個 ； IPX4：62個 |
|||
|
擺管總水流量 |
R1000mm IPX3：2.9L/min； IPX4：4.3L/min |
|||
|
噴水孔流量 |
與垂直方向±60°范圍淋水，距離200mm；
3.每孔（0.07 ±5%）L/min乘以孔數 |
|||
|
噴嘴夾角 |
120°（IPX3）、180°（IPX4） |
|||
|
擺動夾角 |
±60°（IPX3）、±180°接近（IPX4） |
|||
|
噴水管擺動速度 |
IPX3 15次/min；IPX4 5次/min |
|||
|
淋雨水壓 |
50～150kPa |
|||
|
試驗持續時間 |
10min或更多時間（可設定） |
|||
|
淋雨水壓 |
80～150kPa |
|||
|

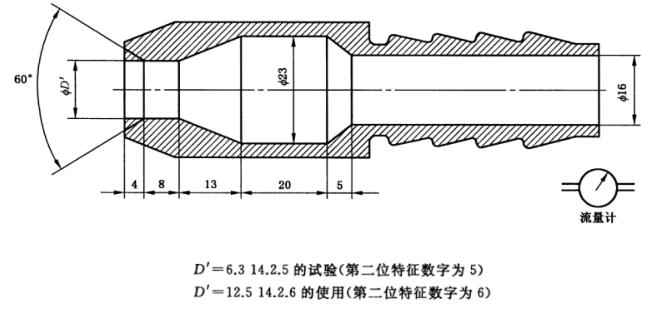

2)IPX56參數 |
||||
|
受水面 |
產品側面 |
|||
|
噴水頭數量 |
2個；其中IPX5噴頭1個，IPX6噴頭1個 |
|||
|
噴孔內徑 |
φ6.3 mm（IPX5等級)；φ12.5 mm（IPX6等級) |
|||
|
噴水流量 |
12.5±0.625(L/min)（IPX5等級)；100±5(L/min)（IPX6等級) |
|||
|
噴射距離 |
樣品離噴頭 2.5～3 米，由測試人員控制距離 |
|||
|
管徑 |
四分、一寸軟壓管各一條 |
|||
|
噴頭連接軟管 |
帶不銹鋼絲進口透明軟管 |
|||
|
IPX56噴頭支架 |
噴嘴高度和角度可手動調節 |
|||
|
噴水試驗時間 |
至少3min或更多時間（可設定） |
|||
|
噴水壓力 |
30～200kpa（按流量調節） |
|||
|
3）轉盤系統 |
||||
|
轉盤直徑 |
600 mm、200mm各一個 |
|||
|
轉盤承重 |
50 kg |
|||
|
轉盤轉速 |
1～3 R/min（可調） |
|||
|
4）IPX7及水箱參數 |
||||
|
水箱尺寸 |
1400×1000×1200mm（W*D*H) |
|||
|
水箱材質 |
SUS304不銹鋼 |
|||
|
水位 |
透明軟管，配不銹鋼尺觀察水位，標尺高度1m，標尺精度：1mm |
|||
|
IPX7浸水測試時 |
樣品頂面距離水面高度為150mm. |
|||
|
水箱水位控制 |
不銹鋼浮球，溢水孔配合 |
|||
|
移動性 |
四個萬向腳輪任意移動，帶剎車 |
|||
|
水箱蓋 |
1個 |
|||
|
四、控制系統 |
||||
|

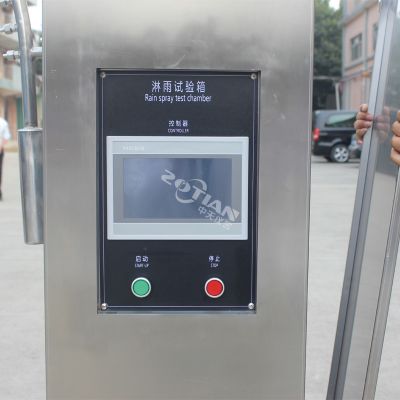

控制器 |
7寸觸摸屏控制器 |
|||
|
PLC |
本公司自主研發可編程PLC控制系統 |
|||
|
水循環系統 |
保證水源循環使用 |
|||
|
噴淋系統 |
由水泵、水壓表、固定式噴管支架組成 |
|||
|
調速控制 |
調速平穩，控制精度高 |
|||
|

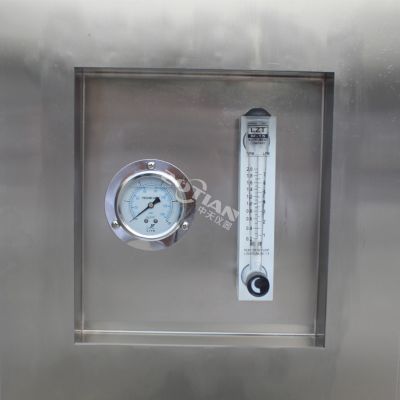

流量計、壓力表控制 |
采用機械式流量計和表盤式壓力表 |
|||
|
接線工藝 |
符合國家標準要求，電板布局合理，接線牢固，標示清楚 |
|||
|
安全保護系統 |
防水保護做多方面（電源部分外部包裹2雙層防水保護）、電源超載/短路保護、接地保護、缺相保護 、報警訊響提示 |
|||
|
保修 |
2年 |
|||
|
門把，控制器界面 |
IPX7門把帶鎖，控制器界面帶密碼鎖屏功能，避免外人亂動設備參數和開門 |
|||
|
故障問題 |
重復性問題出現3次以上，買房無條件要求退貨。 |
|||
|
五、設備使用條件 |
||||
|
環境條件 |
溫度15℃～35℃；相對溫度 25％RH～75％RH；大氣壓力86kPa～106kPa |
|||
|
電源 |
380V(三相五線，單獨做個32A的空氣開關，空氣開關要有接線端子，電源線要4平方以上；50Hz；約5.5KW（設備功率）。 |
|||
|
六、控制界面 |
||||
|
|
||||
|
名稱 |
品牌及產地 |
單位 |
數量 |
|
|
7寸觸摸屏控制器 |
MCGS |
個 |
1 |
|
|
PLC |
信捷 |
個 |
1 |
|
|
中間繼電器 |
仕研/歐姆龍 |
套 |
1 |
|
|
帶燈按鈕 |
上海紅波 |
個 |
1 |
|
|
接近開關 |
陽明 |
個 |
1 |
|
|
開關電源 |
明緯 |
個 |
1 |
|
|
電源總開關 |
正泰 |
個 |
1 |
|
|
不銹鋼水泵 |
飛利/凌宵集團 |
個 |
1 |
|
|
電子閥 |
亞德克 |
套 |
1 |
|
|
調速電機 |
瑞踴 |
個 |
1 |
|
|
步進電機 |
東馳 |
個 |
1 |
|
|
水泵 |
凌霄 |
個 |
1 |
|
|
流量計 |
中國 |
個 |
1 |
|
|
斷路器 |
正泰 |
套 |
1 |
|
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
量杯 |
1 |
個 |
|
|
2 |
綁帶 |
1 |
條 |
|
|
3 |
過濾芯 |
2 |
個 |
|
|
4 |
接水盤 |
1 |
個 |
直徑200mm |
|
5 |
15度傾斜裝置 |
1 |
個 |
|
|
6 |
滴水針頭 |
100 |
個 |
|
|
7 |
IPX34堵頭 |
15 |
個 |
|
|
8 |
視窗雨刮刷 |
1 |
個 |
|
本產品適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬淋水，濺水，噴水等淋雨環境。走進多方面的控制系統以及變頻技術的采用，使得降雨量試品架的回轉角度，噴水?dāng)[桿的擺動角度以及噴水量擺動頻率都可自動的調節。
